Altera에서 제공하는 이 S/W는 기존 MAX+PLUS II에 Add-on하여 동작하는 방식이 아닌, Command Line이나 그래픽 유저 인터페이스 화면상에서 VHDL과 Verilog-HDL의 합성을 수행할 수 있는 독립 실행형 도구입니다...  이 S/W가 제공되는 이유는 기존 MAX+PLUS II에 내장되어 있는 Internal Synthesis Engine에서 지원되는 VHDL/Verilog-HDL의 Feature가 너무 제한적이어서 실제 회로 설계나 학습용으로 적합치 않다는 판단 때문입니다...  또한 Quartus II v2.2부터 새롭게 추가된 Internal Advanced HDL Synthesis Engine을 MAX+PLUS II에서도 사용할 수 있도록 하기위한 목적도 있습니다...  따라서 Altera에서는 MAX+PLUS II S/W에 내장된 HDL Synthesis 기능을 더 이상 권장하지 않습니다...  추후 새롭게 MAX+PLUS II에서 HDL 합성을 할 경우, MAX+PLUS II Advanced Synthesis Software의 사용을 권장하고 있습니다...

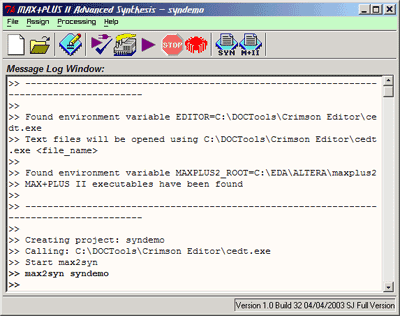

이 S/W에서 생성하는 결과물은 여타 3rd-party 합성툴들과 마찬가지로 EDIF Format의 Netlist입니다...  부수적으로 MAX+PLUS II와 MAX+PLUS II BASELINE에서 바로 Compile을 할 수 있도록 관련 부속파일 (*.ACF와 *.LMF등)들도 같이 생성을 해주는 장점도 있습니다...  GUI 방식으로 본 S/W를 사용하면 이 S/W창내에서 MAX+PLUS II를 호출하여 Background Process를 통해 HDL Coding부터 *.POF/SOF 생성단계까지도 한번에 실행시킬 수 있는 기능이 지원됩니다...  물론 MAX+PLUS II를 Foreground로 호출하여 기존처럼 사용하는 방식도 지원합니다...

다만, 한가지 제약사항은 비록 이 S/W가 Quartus II에 내장된 합성엔진을 기반으로 제작이 되었지만, Quartus II에서만 지원되는 Device들을 Target으로 하는 합성은 지원하지 않고, 다만 MAX+PLUS II에서 지원되는 Device들에 한해서만 합성기능이 제공된다는 겁니다...

당연한 말이지만, Altera의 새로운 Device를 사용하기 위해서는 Quartus II나 무료툴인 Quartus II Web Edition을 사용하셔야 합니다...  (참고로 Quartus II / Quartus II Web Edition은 MAX+PLUS II / MAX+PLUS II BASELINE에서 지원하는 Device들도 함께 지원합니다...  무료버전 Quartus II인 Quartus II Web Edition은 오른쪽 그림을 클릭하시면 Download하실 수 있습니다...)
